液壓支架電液控制系統的推移主要靠安裝在千斤頂內的位移傳感器來控制。該位移傳感可以檢測千斤頂?shù)幕钊谐?,進而掌握工作面的推進速度和累計推進量,以便準確制定工作計劃和推算煤炭產量。位移傳感器的精度和可靠性,對整個綜采面的自動化有的至關重要的作用。而傳統的位移傳感器是用若干個干簧管排列分壓原理設計,精度和可靠性都很低。利用磁致伸縮原理設計高精度位移傳感器,解決傳統干簧管式位移傳感器在使用存在的問題,使傳感器可適應井下惡劣環境,提高液壓支架推移精度、可靠性及智能化程度,推進采煤工作面自動化。
1、Modbus通信協議發展
Modbus通信協議廣泛應用于PLC、組態軟件、分布式IO模塊、傳感器等,不同廠商設備只要符合Modbus通信協議,均可進行聯網,進行集中采集。Modbus網絡是一種主從關系網絡,在同一個網絡中,只可存在一個主站,主站負責發送采集命令,采集命令中包含從站地址信息,從站接收到命令后,判斷是否與自身命令相同,地址相同就根據功能碼響應主站命令,地址不相同則繼續保持接收狀態,等待下一個命令。Modbus協議設備具備以下優點:①協議廣泛應用,普遍性高;②網絡結構簡單,施工維護簡單;③協議簡單易懂,方便系統接入,二次開發效率高;④技術成熟,可靠穩定。
磁致伸縮位移傳感器基本原理,主要由電子電路、波導線、磁鐵、拾能機構等組成。其基本測量原理:開始電子倉內部電路發送一個電流激勵脈沖,在沿著波導絲方向形成一個安培環形磁場,該磁場與套在波導絲上的永久磁鐵磁場相遇,在磁場正交點波導絲發生磁致伸縮效應,產生一個扭轉波并以2833米/秒向波導絲兩端傳播,沿電子倉方向的扭轉波被拾能機構轉換為電信號,電子倉內部電計算出返回信號與激勵信號的時間差,再乘以傳播速度得出磁環實際位置,從而完成精確測量。只要磁環位移發生變化,返回信號時間差就會改變,從而計算出當前位置。由于輸出信號是一個真正絕對值,故不必像其他位移傳感器一樣需要定期重標,維護簡單。
2、相關功能測試
2.1 非線性度測試
①測試要求:將磁致伸縮位移傳感器安裝在線性測試臺,保持傳感器水平。用SONY磁柵尺線性度標定臺測量磁尺線性度,在量程范圍內測試樣機非線性,取11個點各進行2次測試。先把位移傳感器安裝在線性測試臺,保持傳感器水平,定頂部位包括前端固定。
②測試設備:TPR3005-3C直流穩壓電源、磁柵尺線性度標定臺、數字萬用表。
③判定標準:非線性度≤±0.2%FS或1mm(以最大為準)。
④測試結果:下表為非線性測試得到的結果數據,可以看出,非線性度均符合要求。
供電 | 1#(960mm) | 2#(960mm) | 3#(960mm) |
12VDC | 0.0636% | 0.0711% | 0.0936% |
±0.2%FS | 合格 | 合格 | 合格 |
2.2 跌落測試
①測試目的:測試位移傳感器在不同高度跌落后的電氣性能。
②測試方法:傳感器從1米高起點為水平跌落至水泥地,以0.2米高度遞增,每個高度跌落次數3次,每個高度跌落完成后取11個點進行測試,分別記錄輸出信號和工作電流。
③測試數據:圖5-12、圖5-13、圖5-14、圖5-15分別是對1#、2#、3#、4#號傳感器試驗測試數據。
④測試結果:1#傳感器通過4米跌落后,信號輸出正常,工作電流與跌落前比較,基本沒變化; 2#傳感器做完4米跌落后,信號輸出不正常,工作10.27mA。綜上所述可知1#和4#傳感器能通過4米高度的跌落試驗,2#傳感器在3.4米跌落時,出現損壞。3#傳感器在4米跌落時,出現損壞。
2.3 浸水測試
①實驗對象:3臺礦用磁致伸縮位移傳感器。
②實驗?zāi)康模?span style="font-family: 宋體, SimSun; font-size: 20px;">將3臺傳感器通過插座線與插頭對接好并鎖緊 (保證密封性),再將其倒置(出線端朝下)放置泡水容器內,使連接線保持在水面以上(其中15100014泡水深度0.9m,15100012、15100011 泡水深度1.1m),分別測試3臺傳感器電源正與地、地與信號端阻抗值、輸出信號,每天至少測試并記錄一次數據,連續記錄20天。
③實驗結果:經過20天的泡水試驗傳感器絕緣度未發生下降,信號輸出正常。
2.4 上電電流測試
①測試目的:測試煤礦用位移傳感器上電瞬間電流。
②測試方法:在磁尺電源地串接入一個1Ω電阻,用示波器測量電阻波形并進行分析。

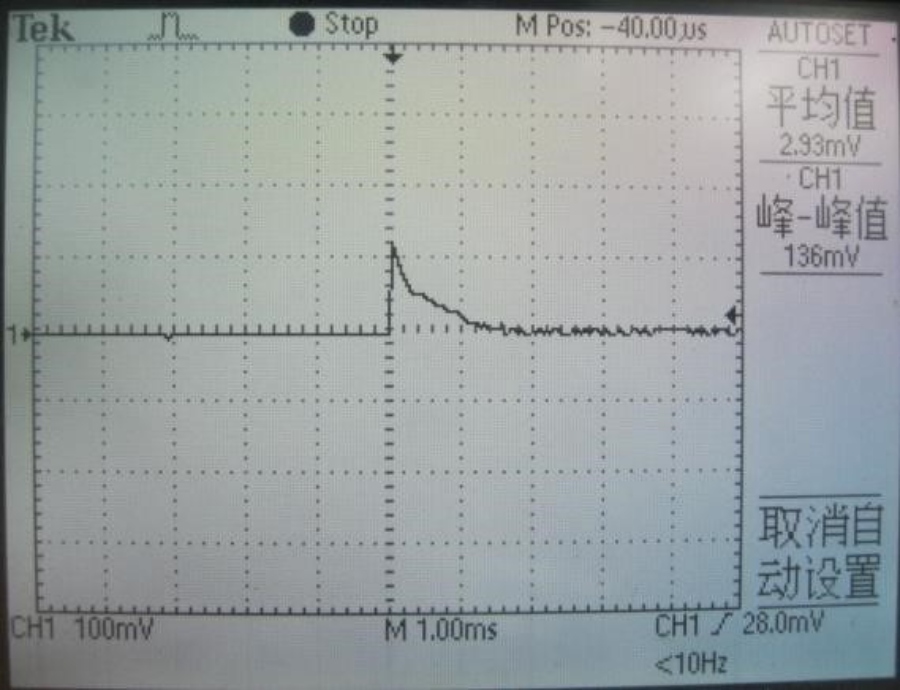

③測試結果:下圖為電電流波形圖,瞬間電壓峰值為0.13V,瞬間電流為 I=0.13/1=0.13A,從峰值降到零伏的持續時間為1.2ms左右。
3、Modbus通訊驗證
為驗證產品符合Modbus RTU通訊方式,使用組態軟件進行測試,采用北京昆侖通態觸摸屏主站,利用昆侖通態嵌入式組態軟件對觸摸屏進行組態設計,從站為基于Modbus協議煤礦液壓支架用磁致伸縮位移傳感器。位移傳感器與觸摸屏均能正常通信,且上傳數據穩定可靠。參數配置如下:
①配置Modbus主站;
②設置串口父設備的參數:波特率、數據位、停止位、校驗位,這些參數必須跟從站設備一致;
④在串口父設備上,添加Modbus設備;
⑤設置Modbus設備的地址,通訊時間,通訊地址必須跟從站一致;
⑥設置功能碼以及寄存器地址,從站設備支持03功能碼(讀取保持寄存器),寄存地址為0x0004,0x0005(16進制)。
4、結 論
本文通過搭建試驗平臺對位移傳感器進行電磁兼容測試、跌落試驗、非線性度測試和泡水試驗。數據表明磁致伸縮礦用位移傳感器精度、可靠性都高于傳統干簧管測控桿,完全滿足在礦下使用。歡迎來電咨詢!
